SB-DL3模擬電路實驗箱(含信號源）

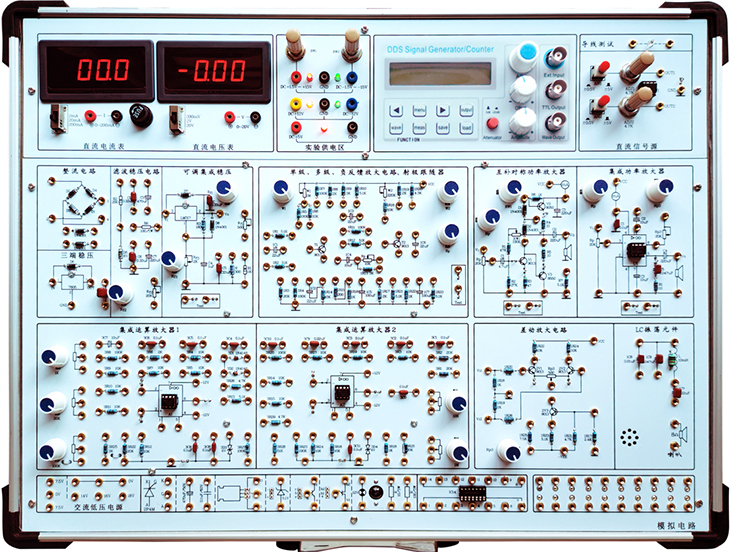

模擬電路實驗箱由鋁木合金箱體、高性能線性電源、和實驗電路板組成。其中實驗電路采用固定功能模塊方式，電路原理和元器件符號清晰，實驗用元器件可以焊裝在線路板的反面，安全可靠，不易損壞，也可以裝在線路板的正面，元件直觀可見，感性認識強，正面還有實驗電路原理圖，使學生在實驗時對原理一目了然。
一、技術指標
1、工作電源
1）輸入：AC220V±10%,50HZ。
2）輸出：(1)ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V低壓交流電源(AC50Hz)。有短路保護功能。
(2)DCV ±1.5V～±15V連續可調，有短路保護自動恢復功能。
(3)DCV ±12V/0.5A， 5V/0.5A，有短路保護自動恢復功能。
3）完善的電源保護電路：過流保護、過壓保護、接反保護。
2、信號源
1）直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。
2) DDS函數發生器：
輸出波形：正弦波，方波（占空比可調），三角波，鋸齒波，四脈方列、八脈方列。
頻率范圍：0.01Hz ~ 2MHz（頻率可精確調節）
頻率分辨率:0.01Hz(10mHz)
輸出幅值：≥10Vp-p(空載)
輸出阻抗：51Ω±10%
方波占空比范圍: 1%~99%
TTL 輸出: 頻率范圍0.01Hz ~ 2MHz 幅度>3Vp-p
掃頻功能: 支持線性掃描和對數掃描方式；頻率設定范圍0.01Hz ~ 2MHz；
頻率掃描范圍， M1預設頻率~M2預設頻率；掃描速率 1s~99s/步進。
3、實驗電路單元
1）單級放大電路、二級放大電路、射極跟隨器電路、負反饋放大電路。
2）差動放大電路。
3）LM386集成功率放大電路和互補對稱功率放大電路。
4）2組運算放大器電路。
5）半波、全波、橋式整流、濾波電路和并聯穩壓電路。
4、分立元件區
1)設計有1個8Ω揚聲器、1個單結晶體管BT33、1個可控硅2P4M、1個470uF和0.1uF電容、1個5.1V穩壓管、1個三極管接插座、1個集成穩壓管接插座、1個10/8W電阻、1個100/8W電阻、1個12V指示燈、1個14芯集成電路插座。
2) 擴展
5、測量工具
1）一個0-20V的數字直流電壓表，分三檔，分別是200mV檔、2V檔、20V檔。
2）一個是200MA數字直流電流表, 分三檔，分別是2mA檔、20mA檔、200mA檔。
3）導線通斷測試電路1組。
4）數字頻率計：測量范圍：1HZ-60MHZ ，液晶顯示，可對內部/外部信號進行頻率測量。
5）計數器：計數范圍：0-4294967295，輸入幅度：1Vp-p~20Vp-p。
6、實驗板采用2mm厚印制線路板制成。
7、采用高可靠自鎖緊防轉疊插座作為實驗連接點。
8、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×148mm。
9、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，連接穩定可靠。
二、實驗內容
(一） 分立元件電路實驗
1、基本單級放大電路
2、兩級放大電路
3、負反饋放大電路
4、射級跟隨器
5、差動放大電路
6、集成功率放大器
7、互補對稱功率放大器
8、單相半波、全波、橋式整流和濾波電路實驗
9、集成穩壓電路
10、RC正弦波振蕩器
11、LC振蕩器及選頻放大器
12、電流/電壓轉換電路
13、電壓/頻率轉換電路
14、二極管的正、反相特性
15、晶體三極管的輸入、輸出特性
16、并聯型直流穩壓電源
（二）集成運算放大電路實驗
1、模擬運算電路
①電壓跟隨器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤雙端輸入求和放大電路
2、積分與微分電路
①積分電路
②微分電路
③微積分電路
3、波形發生電路
①方波發生器
②占空比可調的矩形波發生器
③三角波發生電路
④鋸齒波發生電路
4、有源濾波器
①低通濾波器
②高通濾波器
③帶阻濾波器
5、電壓比較器
①過零比較器
②反相滯回比較器
③同相滯回比較器
6、波形變換電路
7、運算放大器指標測試
（三）綜合實驗（需另配元件）：用運放組成萬用表，溫度檢測控制，函數信號發生器。
四、模擬實驗箱配置
|
序號 |
名稱 |
說明 |
數量 |
|
1 |
主機箱 |
含機箱、工作電源、常用模擬信號源、實驗電路區和分立元件 |
1臺 |
|
2 |
供電電源線 |
1.5m |
1根 |
|
3 |
2號實驗導線 |
10cm-50cm |
25根 |
|
4 |
保險絲 |
2A |
2支 |
|
5 |
實驗指導書 |
|
1本 |
|
